學校寢室的電表大都是集中抄表，集中抄表方案我們常用的有三種，分別是RS485有線抄表方案、載波電表方案以及RS485轉載波方案，不同的方案抄表方式是不一樣的，首先我們來說說電表智能抄表原理。

電表如何實現遠程抄表

電表實現遠程抄表現在主要依靠物聯網，整個過程分為采集、傳輸、解析、應用，采集設備采集數據，然后再將數據傳輸?shù)街悄芟到y(tǒng)，系統再根據指令將自動信息反饋回來。采集和傳輸主要在智能電表和集中器等抄表終端上面進行，解析和運用主要在遠程抄表系統中完成。

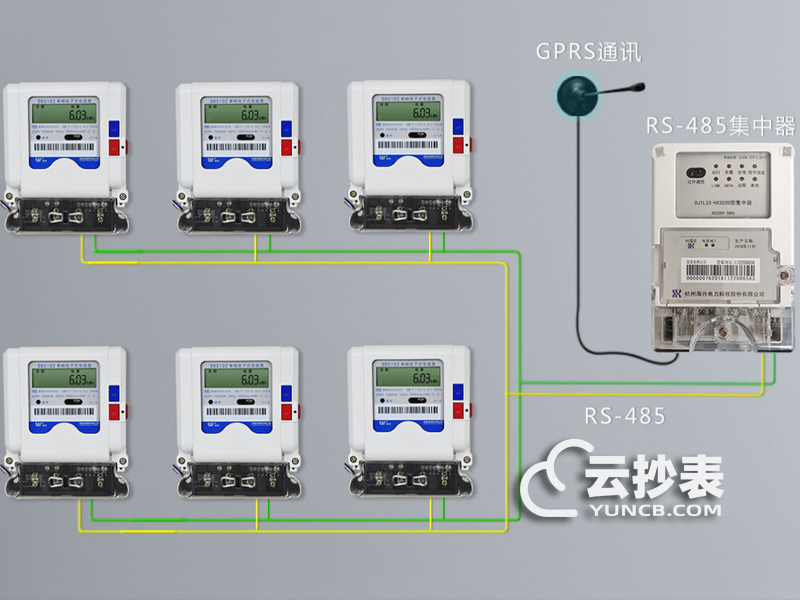

RS485方案項目場景方案

485系統原理：485方案主要通過485線使用手拉手方式并聯每塊電表，然后集中器通過485線采集每塊電表的電能值、電流、電壓等數據，然后集中器通過GPRS通信的方式上傳到主站，再通過阿里云進入到智慧能耗系統進行數據和費用的計算，客戶的信息推送等。

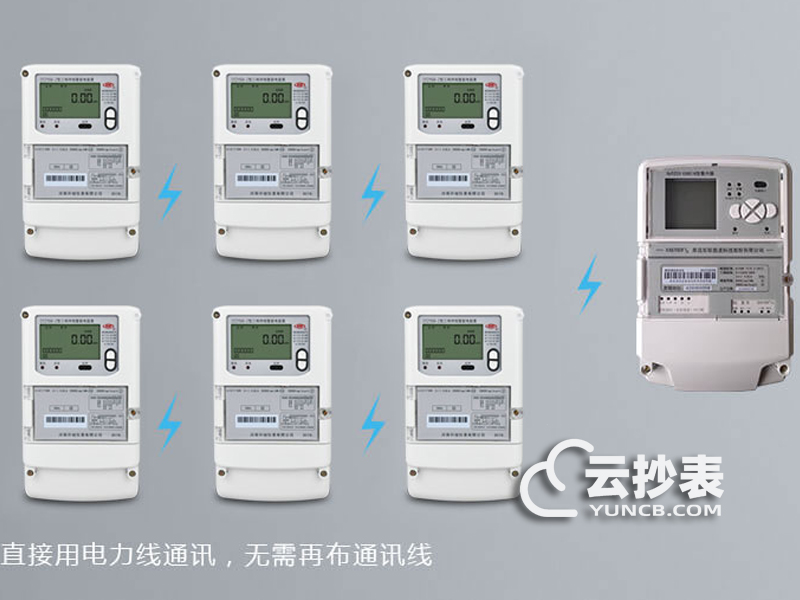

載波方案項目設計

載波方案主要通過電表使用載波通信方式在電力線中進行傳播，從而連接每塊電表，然后集中器上的載波模塊通過載波通信方式在電力線中進行數據收集每塊電表的電能值、電流、電壓等數據，進行數據匯總通過電力線使用載波方式上傳到集中器，然后集中器通過GPRS通信的方式上傳到主站，再通過阿里云進入到智慧能耗系統進行數據和費用的計算，客戶的信息推送等。

RS485轉載波抄表方案設計

半載波系統原理：半載波方案主要通過485線使用手拉手方式并聯每塊電表，然后采集器器通過485線采集每塊電表的電能值、電流、電壓等數據，進行數據匯總通過電力線使用載波方式上傳到集中器，然后集中器通過GPRS通信的方式上傳到主站，再通過阿里云進入到智慧能耗系統進行數據和費用的計算，客戶的信息推送等。這個抄表方案綜合和RS485有線抄表方案和載波抄表方案的有點，既節省成本，現場施工也沒這么復雜。
